Qual è l'intervallo di temperatura di un forno a rifusione?

Qual è l'intervallo di temperatura di un forno a rifusione?

In qualità di fornitore leader di forni a rifusione, incontro spesso clienti curiosi di conoscere l'intervallo di temperatura di queste apparecchiature essenziali. Comprendere l'intervallo di temperature di un forno a rifusione è fondamentale per ottenere saldature di alta qualità nella tecnologia a montaggio superficiale (SMT) e in altri processi di produzione elettronica. In questo post del blog, approfondirò i dettagli degli intervalli di temperatura del forno a rifusione, il loro significato e il modo in cui variano a seconda di diversi fattori.

Nozioni di base sull'intervallo di temperature del forno a rifusione

Un forno di rifusione è progettato per riscaldare la pasta saldante a una temperatura specifica in modo che si sciolga e formi una connessione elettrica e meccanica affidabile tra componenti elettronici e schede a circuiti stampati (PCB). L'intervallo di temperatura di un tipico forno a rifusione varia generalmente da circa 100°C a 300°C, ma può variare in base a diversi fattori.

Nella fase di preriscaldamento viene spesso utilizzata l'estremità inferiore dell'intervallo di temperatura, intorno a 100°C - 150°C. Questa fase è fondamentale per innalzare gradualmente la temperatura del PCB e dei componenti, permettendo l'evaporazione dei solventi presenti nella pasta saldante. Se la temperatura aumenta troppo rapidamente, la pasta saldante può schizzare o creare vuoti nei giunti di saldatura. Il preriscaldamento aiuta anche a ridurre lo stress termico sui componenti, prevenendo danni alle parti elettroniche sensibili.

La parte centrale dell'intervallo di temperatura, solitamente tra 150°C e 200°C, è la zona di immersione. In questa zona la temperatura viene mantenuta per un certo periodo per garantire che tutte le parti del PCB raggiungano una temperatura uniforme. Questa uniformità è fondamentale perché aiuta a garantire che la pasta saldante si sciolga uniformemente su tutta la scheda durante la successiva fase di rifusione.

L'estremità superiore dell'intervallo di temperatura, tipicamente superiore a 200°C, è la zona di riflusso. La temperatura massima in questa zona è solitamente compresa tra 217°C e 260°C, a seconda del tipo di pasta saldante utilizzata. Ad esempio, le paste saldanti senza piombo richiedono generalmente una temperatura di picco più elevata rispetto alle tradizionali paste saldanti a base di piombo. Le paste saldanti senza piombo hanno spesso un punto di fusione intorno a 217°C, quindi il forno di rifusione deve raggiungere una temperatura leggermente superiore a questo punto per garantire la corretta fusione e bagnatura della saldatura.

Fattori che influenzano l'intervallo di temperatura

Diversi fattori possono influenzare l’intervallo di temperatura ideale per un forno a rifusione.

Tipo di pasta saldante: Come accennato in precedenza, il tipo di pasta saldante è un fattore significativo. Le paste saldanti senza piombo, che stanno diventando sempre più popolari a causa delle normative ambientali, hanno punti di fusione e caratteristiche di riflusso diversi rispetto alle paste saldanti a base di piombo. Le paste saldanti senza piombo richiedono in genere una temperatura di picco più elevata e un tempo di riflusso più lungo per ottenere buoni giunti di saldatura.

Sensibilità dei componenti: Componenti elettronici diversi hanno tolleranze di temperatura diverse. Alcuni componenti, come alcuni tipi di circuiti integrati (IC), possono danneggiarsi se esposti a temperature elevate per troppo tempo. In tali casi, l'intervallo di temperatura e il profilo di riscaldamento del forno di rifusione devono essere regolati attentamente per garantire che i componenti non vengano danneggiati pur ottenendo una saldatura adeguata.

Progettazione PCB: Anche le dimensioni, lo spessore e il layout del PCB possono influenzare l'intervallo di temperatura. I PCB più grandi e spessi potrebbero richiedere una temperatura più elevata o un tempo di riscaldamento più lungo per garantire che il calore penetri attraverso l'intera scheda. Inoltre, la presenza di ampie aree di rame sul PCB può fungere da dissipatore di calore, il che potrebbe richiedere modifiche al profilo di temperatura.

I nostri prodotti per forni a rifusione e i relativi intervalli di temperatura

Nella nostra azienda offriamo una vasta gamma di forni a rifusione per soddisfare le diverse esigenze dei nostri clienti.

ILMacchina per forno a riflusso con motore ad aria ad alta velocitàè uno dei nostri modelli popolari. Questo forno è progettato con una tecnologia avanzata di controllo della temperatura, che consente una regolazione precisa della temperatura entro un ampio intervallo. Può facilmente raggiungere una temperatura di preriscaldamento di 100°C - 150°C, una temperatura di immersione di 150°C - 200°C e una temperatura di picco di riflusso fino a 260°C. Ciò lo rende adatto per una varietà di paste saldanti, comprese le opzioni sia a base di piombo che senza piombo.

NostroForno a rifusione per saldatura a rifusione SMD SMTè un'altra scelta eccellente per la produzione SMT su piccola e media scala. Offre un intervallo di temperature che può essere personalizzato in base alle esigenze specifiche del processo di saldatura. Grazie ai suoi accurati sensori di temperatura e al sistema di controllo intelligente, può garantire un riscaldamento uniforme su tutto il PCB, anche per layout di componenti complessi.

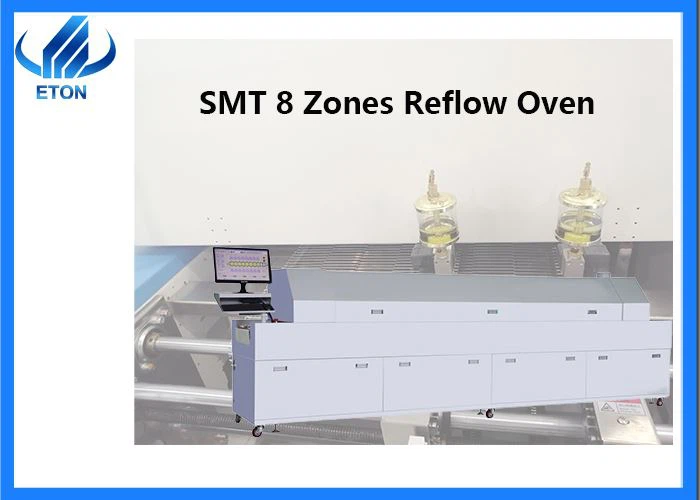

ILForno a riflusso per saldatura PCB per LED/elettricoè specificamente progettato per la saldatura di LED e PCB elettrici. Ha un intervallo di temperatura ottimizzato per queste applicazioni, con l'obiettivo di fornire un profilo di temperatura stabile e coerente per garantire giunti di saldatura di alta qualità per i componenti LED, che sono spesso sensibili alle variazioni di temperatura.

Importanza del controllo preciso della temperatura

Il controllo preciso della temperatura entro l’intervallo appropriato è essenziale per diversi motivi. Innanzitutto, influisce direttamente sulla qualità dei giunti di saldatura. Se la temperatura è troppo bassa, la pasta saldante potrebbe non sciogliersi completamente, con conseguenti giunti di saldatura deboli o aperti. D'altra parte, se la temperatura è troppo elevata, può causare un'eccessiva ossidazione della saldatura, creare giunti fragili o danneggiare i componenti.

In secondo luogo, il controllo preciso della temperatura aiuta a migliorare l’efficienza del processo di saldatura. Garantendo che la temperatura venga mantenuta entro l'intervallo ottimale, il forno a rifusione può ottenere risultati costanti, riducendo la necessità di rilavorazioni e migliorando la resa produttiva complessiva.

Contattaci per l'approvvigionamento del forno a riflusso

Se stai cercando un forno a rifusione di alta qualità, siamo qui per aiutarti. Il nostro team di esperti può fornirti informazioni dettagliate sui nostri prodotti, inclusi intervalli di temperatura, caratteristiche e prestazioni. Possiamo anche assistervi nella scelta del forno di rifusione più adatto alla vostra specifica applicazione. Che tu sia un produttore di elettronica su piccola scala o un impianto di produzione su larga scala, abbiamo la soluzione giusta per te. Contattaci oggi per avviare il processo di approvvigionamento e portare le tue operazioni di saldatura al livello successivo.

Riferimenti

• "Tecnologia a montaggio superficiale: principi e pratica" di CA Harper
• "Saldatura nell'assemblaggio elettronico" di RH Lau
