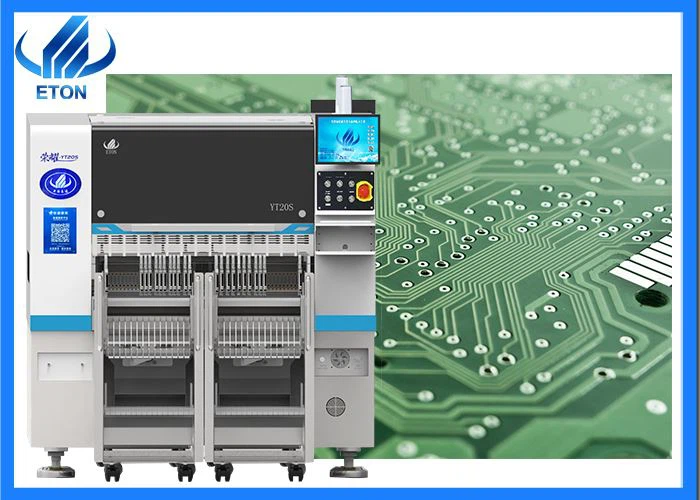

Macchina Pick And Place SMT ad alta precisione per assemblaggio di LED e PCB

Titolo Macchina pick and place SMT ad alta precisione per assemblaggio di LED e PCB Macchina pick and place automatica SMT: velocità elevata, prestazioni stabili Attrezzatura pick and place SMT professionale per la produzione di componenti elettronici Linea di produzione di luci a LED Macchina pick and place SMT Multi-funzionale SMT...

Invia la tua richiesta

Caratteristiche

Titolo

Macchina Pick and Place SMT ad alta precisione per l'assemblaggio di LED e PCB
Macchina automatica Pick and Place SMT: velocità elevata, prestazioni stabili
Attrezzatura professionale Pick and Place SMT per la produzione elettronica
Linea di produzione di luci a LED Macchina Pick and Place SMT
Macchina Pick and Place SMT multi-funzionale per l'assemblaggio di schede PCB
Macchina Pick and Place SMT per la produzione di piccoli lotti
Macchina SMT-ad alta velocità con allineamento visivo per display LED
Macchina per il montaggio di LED SMT per PCB flessibili e PCB rigidi

1. Panoramica del prodotto

Questa macchina Pick and Place SMT è progettata per il montaggio di componenti ad alta-velocità e alta-precisione. Adatto per linee di assemblaggio di LED, PCB e prodotti elettronici, offre stabilità eccellente, controllo intelligente e facilità d'uso.

2. Caratteristiche principali

* Elevata velocità di posizionamento fino a 98000 CPH
* Sistema di allineamento visivo per un posizionamento preciso
* Supporta componenti 0201–40*40 e chip IC
* Software-intuitivo con calibrazione automatica
* Compatibile con vari alimentatori
* Stabile telaio in acciaio e struttura in fusione integrata per una lunga durata

3. Applicazioni

* Gruppo striscia luminosa a LED/lampadina/display
* Produzione di elettronica di consumo
* Produzione di alimentatori/schede di controllo
* Elettronica automobilistica
* Dispositivi domestici intelligenti

2023081510092814811

4. Parametri tecnici

Modello	YT20S
Peso totale	2380 kg
PCB
PCB Lunghezza Larghezza	Massimo: 500300 mm (opzione 1200300) Min: 50*50 mm
Spessore del PCB	0,5-5 mm
Modalità di montaggio	Prelievo di gruppo e deposito separato\\prelievo separato e deposito separato
Sistema di visione
N. di fotocamera	2 PC (telecamera per la visione del volo di testa)
N. di fotocamera	4 PC Mark fotocamera
Ripeti precisione	CHIP±0,02 mm QFP±0,025 mm Cpk Maggiore o uguale a 1,0 (3σ)
Altezza di montaggio	Inferiore o uguale a 15 mm (l'altra altezza può essere personalizzata)
Velocità di montaggio	98000 CPH (nelle migliori condizioni)
Componenti	Materiale di imballaggio 0201~12MM e materiale IC (telecamera per visione di volo fissa opzionale per 0201~40*40MM), altre dimensioni dei componenti possono essere personalizzate
Spazio Componenti	0,2 mm
N. di stazioni di alimentazione	104 PZ
N. di mandrini	20 PZ
Energia	220 CA 50 Hz
Consumo energetico	1,5 kW
Modo di guida dell'asse X, Y, Z	Motore lineare magnetico di fascia alta-

5. Vantaggi

* Sistema di controllo indipendente di ricerca e sviluppo
* Design modulare, facile manutenzione
* Compatibile con più marche di alimentatori
* Forte supporto tecnico e servizio globale

6. Imballaggio e consegna

>Cassa di legno standard dell'esportazione.
>Tempi di consegna: 7–15 giorni lavorativi dopo il pagamento.

122

Tag SEO

Macchina pick and place SMT, macchina per montaggio LED, macchina SMT automatica,
pick and place ad alta velocità, catena di montaggio PCB, apparecchiature SMT,
macchina di produzione elettronica, macchina SMT per strisce LED, linea di produzione smt,
robot pick and place, alimentatore smt, macchina per la produzione di pcb.

Macchina Pick and Place SMT ad alta velocità per linee di assemblaggio LED e PCB

La nostra macchina Pick and Place SMT offre alta precisione, prestazioni stabili e funzionamento intelligente. Progettato per linee di produzione di luci LED e PCB, supporta componenti 0201–40*40 e diversi tipi di alimentatori. Con l'allineamento visivo, il motore lineare magnetico e il design della fusione integrato, garantisce prestazioni di montaggio efficienti, durevoli e precise.

YT20S-II
